YZU(L)S異步振動電機

應用范圍：

適用于振動篩分設備、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落砂機、振實臺、料倉振動防閉塞裝置等各種振動機械設備理想的動力源和激振源。

適用物料：

合作案例：

查看產品專題：

0373-5701114

產品簡介

YZS(U)L系列振動源三相異步振動電機是各類振動機械的新型通用動力源，廣泛應用于礦山、鑄造、陶瓷、煤炭、冶金、食品、醫藥、化工、塑料、等行業的振動放礦機、振動給料機、振動破碎機、振動篩分機、振動流化床及料倉防堵塞等機械設備。

產品特點

YZU(L)S異步振動電機產品廣泛用于冶金、礦山、煤炭、化工、電力、建材、鑄造、磨料、陶瓷、玻璃、糧食、食品、醫藥、輕工等行業，是振動篩分設備、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落砂機、振實臺、料倉振動防閉塞裝置等各種振動機械設備理想的動力源和激振源。
海拔高度不超過1000米，環境溫度不超過40宅，相對濕度不超過90%(溫度不超過25它時），否則應降低功率使用；主機激振功率和運行電流不超過銘牌數值，否則應降低激振力使用。

工作原理

振動電機由特制電機外加激振重塊組成。當電機通電旋轉時，激振塊產生激振力，通過電機底腳或法蘭盤傳遞縱橫振動機械。
特制電機由特制定子線包和轉子軸組成，能承受高頻振動；立式振動電機，采用兩塊偏心塊作為激振塊，兩軸端各—塊，上軸端為固定偏心塊，下軸端為可調偏心塊。在上下偏心塊的端部各裝有一組配重塊，通過調節配重塊的數量，可以分級調節振動電機的激振力；臥式振動電機采用四塊扇形偏心塊作激振塊，調節同軸端兩塊偏心塊的夾角，可以從零至最大調節振動電機的激振力。

技術參數

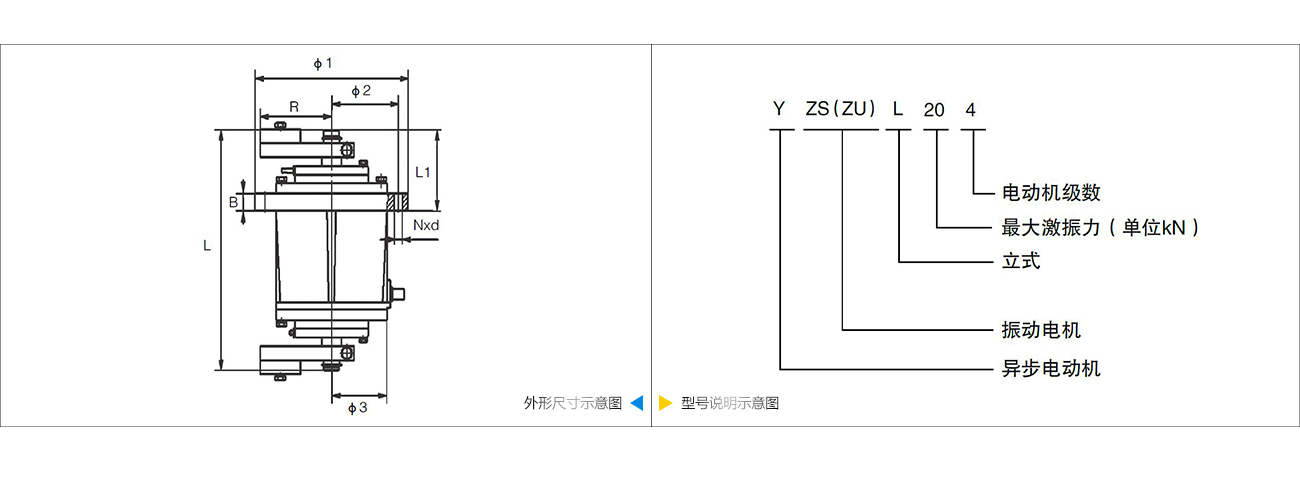

規格型號	額定激振力（kN）	轉速（r.p.m）	額定功率（kW）	電流（A）	安裝及外形尺寸								重量
規格型號	額定激振力（kN）	轉速（r.p.m）	額定功率（kW）	電流（A）	Φ1	Φ2	Φ3	B	n-Φd	L	L1	R	重量
YZUL-3-4	3	1450	0.18	0.7	220	200	154	20	4-12	223	74	53	19
YZUL-5-4	5	1450	0.25	0.74	240	210	165	22	6-12	297	102	105	35
YZUL-8-4	8	1450	0.55	1.5	270	235	195	24	6-14	343	125	175	50
YZUL-20-4	20	1450	1.1	2.6	313	265	220	35	8-18	425	128	225	70
YZUL-30-4	30	1450	1.5	3.6	360	315	255	35	8-22	458	145	230	100
YZUL-50-4	50	1450	2.2	8	440	390	325	35	8-26	582	235	235	190

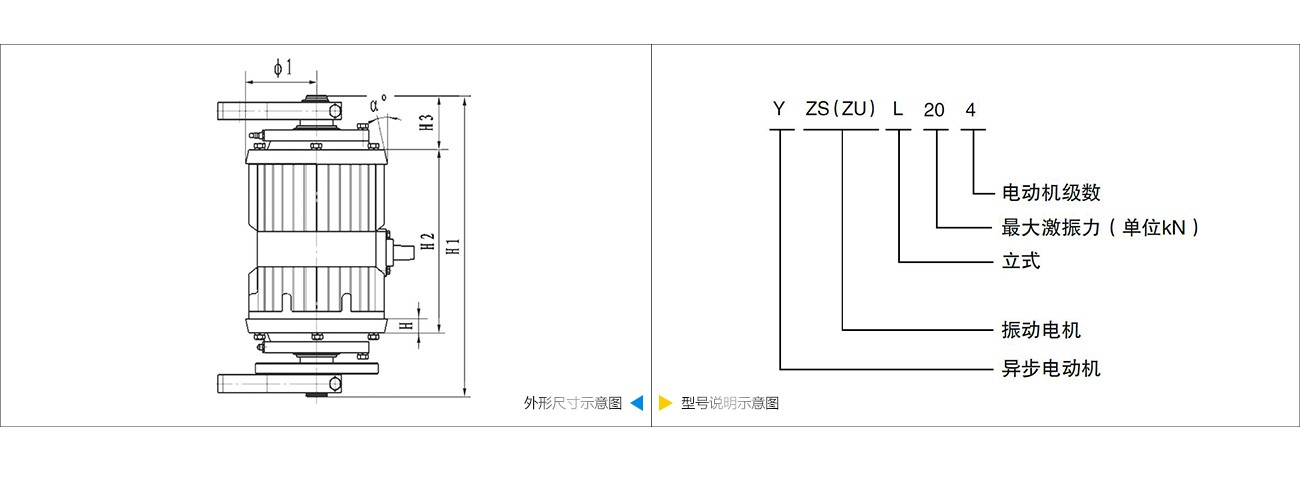

規格型號	額定激振力（kN）	轉速（r.p.m）	額定功率（kW）	電流（A）	外形尺寸							重量
規格型號	額定激振力（kN）	轉速（r.p.m）	額定功率（kW）	電流（A）	Φ1	a°	H	H1	H2	H3	R	重量
YZSL-20-4	20	1450	1.1	2.6	230	14	20	425	258	76	205	75
YZSL-30-4	30	1450	1.5	3.6	270	30	20	458	280	89	230	80
